優勢

干式測量單元Ceraphire完全抗真空、耐腐蝕和耐磨損

消除了傳統機械問題，具有更高的過程適用性和可靠性

采用新型電子差壓系統結構和設計，最大限度地降低了安全風險

由于縮短了安裝時間、維護時間、停機時間，并減少了備件需求，最大限度地降低了使用成本

多變量液位測量：基于HART通信，測量同一系統的差壓、頂部壓力和傳感器溫度

通過HART診斷不間斷標識整個系統的健康狀況

高重復性和長期穩定性

應用領域

用于帶壓罐或蒸餾塔/蒸發器中液體的液位、體積或質量測量。

過程連接：螺紋、法蘭、齊平安裝的衛生型連接

溫度：–25...+150°C (–13...+302°F)，可選350°C (662°F)

測量范圍：100mbar...40bar (1.5...600psi)

測量精度：單個傳感器的最高精度為±0.05%，系統的最高精度為±0.07%

取得國際防爆認證和衛生型認證

供電電壓

4...20 mA HART：
12...45V DC（非防爆）
Ex ia：12...30V DC

參考測量精度

每個傳感器的0.075%，
“鉑金型”為每個傳感器的0.05%

長期穩定性

每個傳感器的0.05 % URL /年

過程溫度

–25...+150°C
(–13...+302°F)

環境溫度

–40...+80°C
(–40...+176°F)

傳感器

100 mbar...40 bar
(1.5 psi...600 psi)

抗真空壓力

0 mbar abs.

最大量程比

100 : 1

最大過壓限定值

60 bar (900 psi)

過程連接

螺紋
法蘭（DIN、ASME、JIS）

衛生型過程連接

DIN11851
DIN11864-1
Tri-Clamp
DRD
Varivent

過程膜片的材質

陶瓷
316L、AlloyC合金

墊圈材質

Viton、Kalrez、EPDM、NBR、硅

填充液

硅油

外殼材質

粉末壓鑄鋁
不銹鋼

通信

4...20 mA HART

證書和認證

ATEX、FM、CSA、IECEx、NEPSI、INMETRO

設計認證

NACE MR0175、
EN10204-3.1、

衛生型認證

EHEDG、
3A

特征和規格

壓力

連續液位測量

測量原理

差壓

特點

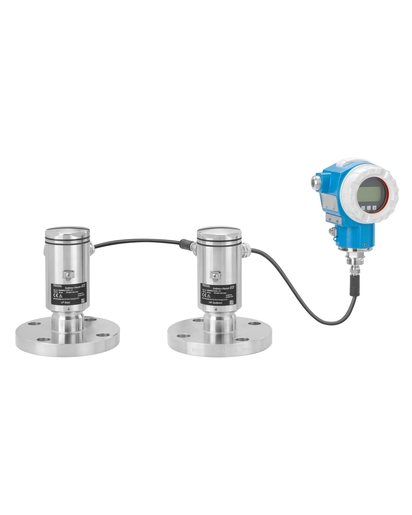

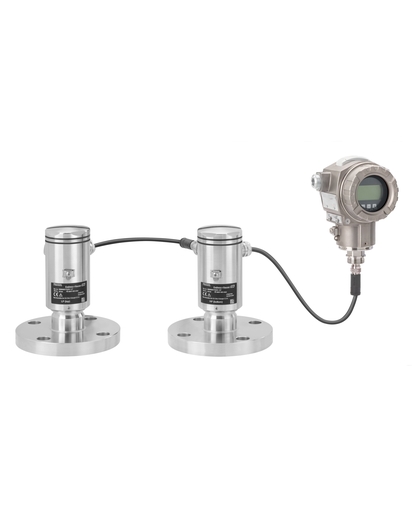

電子差壓變送器，帶陶瓷傳感器（Ceraphire），用于液位、體積流量或質量流量測量。
